Inbouwspots aansluiten

Het aansluiten van de inbouwspots

Het lijkt een lastige klus, het installeren van van inbouwspots. Voordat we beginnen is het van belang om een duidelijk lichtplan op te stellen. Na het opstellen van het lichtplan, zetten we eerst de mogelijkheden op een rij om vervolgens toe te lichten hoe je de spots aansluit. Met dit eenvoudige stappenplan schijnen jouw inbouwspots in no-time.

Stappenplan inbouwspots plafond installeren: de voorbereiding

Om een inbouwspot te installeren heb je enkele gereedschappen nodig. Denk hierbij aan een spanningzoeker, schroevendraaier, striptang en gatenboor.

Stap 1: Stroom uitzetten

Voor je begint met het installeren van een inbouwspot zet je de stroom uit. Zeker weten dat de stroom uit is? Gebruik dan een spanningszoeker. Als het lampje van de spanningszoeker niet brandt dan staat er geen stroom meer op het draad.

Stap 2: Gaten zagen (wanneer nodig) bij plafondspot inbouw

Om een inbouwspot in te bouwen is er een gat in het plafond nodig. Als je dit nog niet hebt, dan kan je dit gat maken met een gatzaag. Hierbij is het belangrijk om rekening te houden met de zaagmaat van de inbouwspot. Houd hierbij rekening dat het zaaggat minimaal 4 millimeter kleiner moet zijn dan de volledige diameter van de inbouwspot.

Stap 3: Stroomdraad verbinden

Strip ongeveer 2 cm van het uiteinde van de buitenkant van de stroomdraad. Om het koperdraad zichtbaar te maken strip je vervolgens ongeveer 6 millimeter van de bruine en blauwe draad weg. Hierna koppel je de stroomdraad met het draad van de inbouwspot. Dit doe je door 2 lasklemmen te pakken en de kleuren draad aan elkaar te koppelen. Hierbij is het belangrijk om de blauwe draad aan de blauwe draad te koppelen en de bruine draad met het bruine draad. Wanneer je dit niet doet, dan zorgt dit voor kortsluiting.

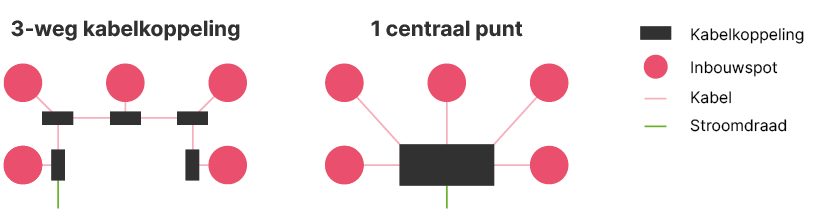

Twee manieren voor aansluiten inbouwspots door middel van doorlussen

1. Doorlussen met lasklemmen, doorlussen met lasklemmen en beschermdoosje eromheen

2. Alles aansluiten op 1 centraal punt

Doorlussen inbouwspots met lasklemmen en beschermdoosje

Voor het doorlussen is het mogelijk om een 3-weg connector te gebruiken. Hierbij komt de stroomdraad aan en gaat in de connector. De 2^e uitgang van de connector gaat naar de lamp die je hier wil aansluiten en de 3^e uitgang van de connector gaat naar de volgende lamp. Het is mogelijk om dit te doen aan de hand van losse lasklemmen. Om de lasklemmen buiten beter te beschermen, is het mogelijk om een extra beschermdoosje hierom heen te monteren.

Benodigdheden doorlussen inbouwspots met lasklemmen

• 10 stuks lasklemmen
• Lasklemmen met beschermdoos
• 3-weg connector kabelkoppeling met wago plug
•

Alles aansluiten vanuit één centraal punt

Soms heb je slechts één aansluitpunt en wil je toch meerdere spotjes aansluiten. In dit scenario sluit je alle spotjes aan op één centraal punt. Het aansluiten van meerdere lampen op één aansluiting is mogelijk met een 3-4-5-6-7-8-weg koppeling. Hier gaat door het midden van het stroompunt een snoertje naar elke lamp. De grootte van de koppeling is afhankelijk van hoeveel lampen je wil gaan aansluiten. Als je bijvoorbeeld 5 lampen wil aansluiten dan is een 5-weg koppeling van toepassing. Een nadeel is wel dat als een spotje niet meer werkt, de andere aangesloten spotjes ook niet meer functioneren.

Benodigdheden aansluiten vanuit één centraal punt

• 10 stuks lasklemmen
• Lasklemmen met beschermdoos

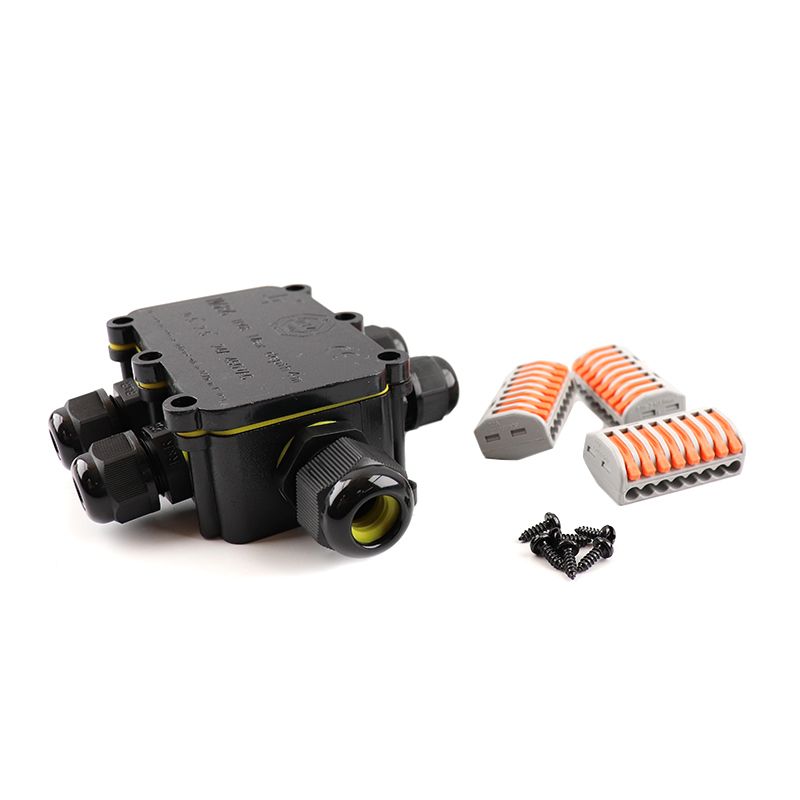

• 4-weg connector kabelkoppeling met wago plug
• 5-weg connector kabelkoppeling met wago plug
• 6-weg connector kabelkoppeling met wago plug
• Waterdichte 8-weg kabelkoppeling

Stap 4: Draai een lichtbron in de inbouwspot

Veel inbouwspots hebben een GU10 fitting. Om deze inbouwspots uiteindelijk in het plafond te plaatsen, zul je de inbouwspots moeten assembleren. Hiervoor draai je de GU10 spot een kwartslag in de GU10 fitting van de inbouwspot.

Inbouwspot met transformator? Verbind dan de transformator met de lasklemmen en het stroomnetwerk. Vervolgens verbind je de transformator weer met de inbouwspots.

Spotjes badkamer installeren

Bij het installeren van badkamer spots is het van essentieel belang om rekening te houden met vochtbestendigheid en veiligheid. Badkamers zijn vochtige ruimtes, dus kies voor badkamer spots met een IP-waarde van minimaal IP44 om bescherming te bieden tegen vocht. Deze inbouwspots zijn geschikt voor zones zoals boven de douche of het bad. Plaats de inbouwspots op een veilige afstand van waterbronnen om elektrische problemen te voorkomen.

Er zijn twee soorten inbouwspots: 12V en 220V. 12V inbouwspots zijn over het algemeen veiliger voor gebruik in de badkamer vanwege de lagere spanning. Ze zijn echter afhankelijk van een transformator en vereisen mogelijk extra installatiestappen. 220V inbouwspots badkamer zijn direct op het reguliere stroomnetwerk aan te sluiten en zijn gemakkelijker te installeren, maar vereisen wel strikte naleving van veiligheidsvoorschriften. Kies het type inbouwspot dat het beste past bij jouw behoeften en zorg ervoor dat deze geschikt is voor gebruik in vochtige omgevingen.

Zowel 230 Volt als 12 Volt inbouwspots kunnen geplaatst worden in een badkamer. De IP waarde is hierbij wel enorm belangrijk, zie de tabel hieronder voor alle informatie. Denk er wel aan dat dit de minimale aangeraden IP waarde is en dat je bijvoorbeeld bij zone 2 en 3 ook waterdichte IP65 inbouwspots kan plaatsen. In zone 3 kan je natuurlijk ook gewoon een spatwaterdichte IP44 inbouwspot plaatsen. Andersom gaat dit uiteraard niet altijd. Plaats bijvoorbeeld geen IP21 inbouwspot in zone 0.

Grondspots installeren

Sommige lampen zoals de grondspots worden geleverd met een klein stukje snoer waarbij er losse draden uitsteken. Als je deze op een kabel wil aansluiten of een stekker met snoer kan je een 2-weg connector pakken. Deze zijn beschikbaar als compacte koppeling en bevat een doosje met 2 uitgangen. Net iets meer ruimte nodig in de doos? Kies dan voor de waterdichte 2-weg kabelkoppeling met wago plug binnenin. Klik hier voor meer informatie over het aansluiten van grondspots.
